Prato da 200mq rettangolare: Progetto impianto di irrigazione e lista della spesa

Illustriamo il progetto di un impianto di irrigazione interrato per un prato da 200mq rettangolare, di circa 25×8 mt. Il progetto è completo di tutto quanto necessario: dalla scelta degli irrigatori più adatti, al loro posizionamento, ed è completo di schemi e della lista degli articoli da acquistare.

Irrigatori: posizione e tipo

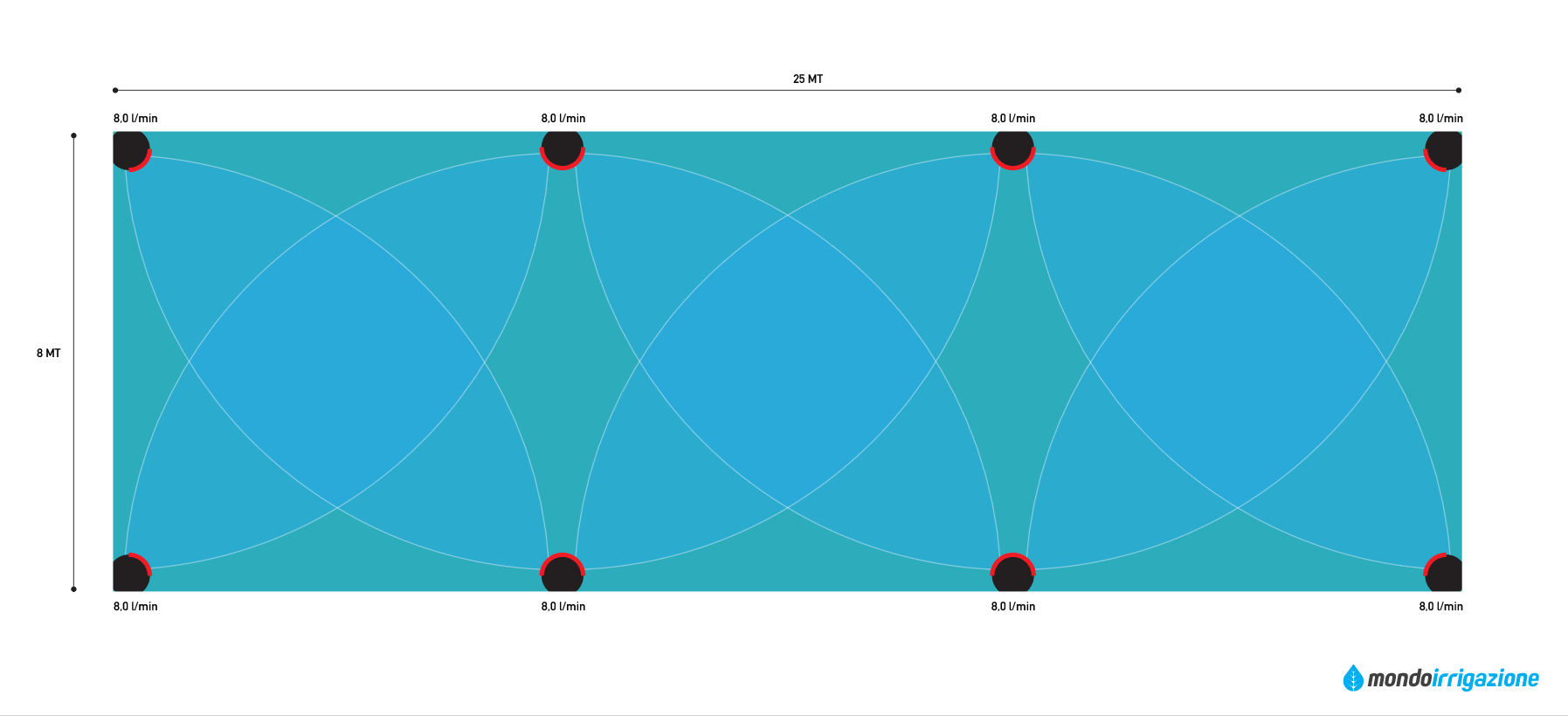

Il nostro prato è abbastanza ampio, con un lato da 8mt, ci orienteremo quindi su irrigatori dinamici, che ci permettono di coprire gittate più ampie. Realizzare l’impianto con irrigatori dinamici ci permette inoltre di risparmiare sui componenti, dato che utilizzeremo meno raccordi, tubo, irrigatori, e sullo scavo. Inoltre i consumi minori ci permetteranno di risparmiare acqua. Utilizzeremo 8 irrigatori dinamici, 4 sugli angoli, 2 distribuiti equidistanti su ogni lato lungo.

Nello schema abbiamo evidenziato il consumo di ogni irrigatore, che è di circa 8 litri al minuto. Un impianto idraulico residenziale con una portata di circa 25 l/min, non sarebbe in grado di alimentare tutti gli 8 irrigatori, per questa ragione è necessario suddividere l’impianto in più zone.

Realizzeremo un impianto in 3 zone. Le zone sono porzioni di impianto comandate da una valvola elettrica, chiamata elettrovalvola. Questa aprendosi alimenta gli irrigatori di questa zone. La centralina per irrigazione è l’altro componente chiave, il cervello del nostro impianto di irrigazione automatico, che ci permette di gestire, zone, tempi, giorni, orari di partenza.

Schema dell’impianto di irrigazione

Nell’immagine in basso troverai lo schema del nostro impianto a 3 zone, ognuna evidenziata con il proprio colore. Al centro dell’impianto si trova il pozzetto per elettrovalvole, è un  contenitore con un coperchio apribile verde, che si installa interrato a filo prato vicino alla presa d’acqua e nel quale si posizionano le elettrovalvole. Si integra per il suo colore con il prato e sollevando il coperchio ci da accesso alle valvole per effettuare la manutenzione.

Nella legenda a destra abbiamo illustrato i raccordi che utilizzeremo. I raccordi a compressione hanno una ghiera blu che, una volta serrata stringe il tubo evitando il pericolo di perdite. Sono molto utili e ci premettono di assemblare l’impianto in modo semplice e veloce.

Ecco i raccordi che utilizzeremo:

• Il gomito filettato femmina (GF) per collegare gli irrigatori alla fine del tubo
• Il gomito con derivazione (GD) per collegare gli irrigatori ad angolo
• Il t o tee (T) per creare una diramazione dell’impianto
• Il gomito (G) per creare un angolo a 90° dell’impianto evitando strozzature

Gli irrigatori dinamici che utilizzeremo hanno alla base una filettatura femmina da 1/2″, per collegarli ai raccordi a compressione, anch’essi femmina da 1/2″, utilizzeremo un nipplo da 1/2″, secondo questo schema esemplificativo. Utilizzeremo del tubo da 25mm.
Ecco lo schema di collegamento tra gli irrigatori e il tubo per irrigazione.

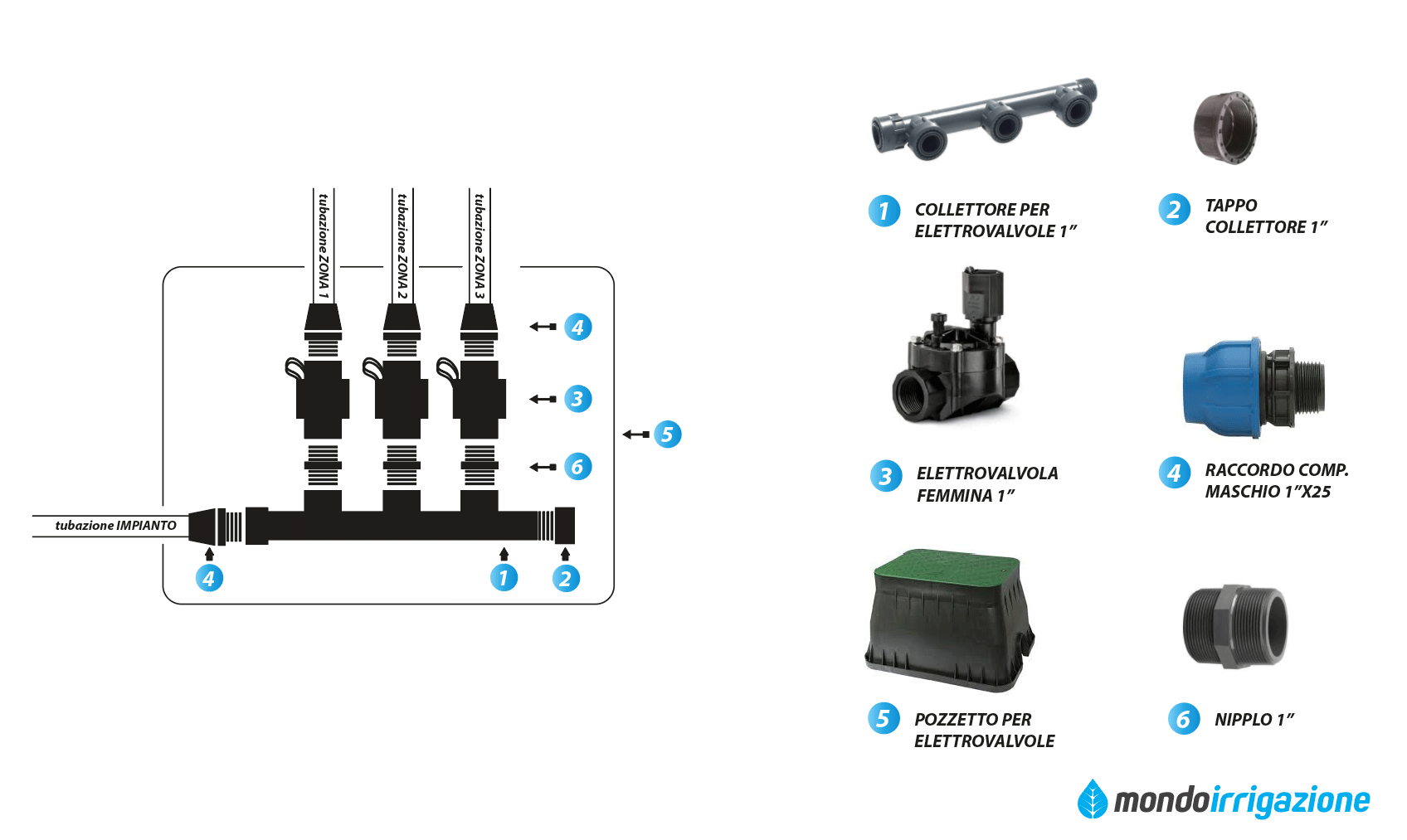

Schema del pozzetto per elettrovalvole

Il pozzetto contiene le 3 elettrovalvole. Il collettore per elettrovalvole, è un raccordo preassemblato.

Schema di collegamento della centralina con valvole e sensore pioggia

Collegare le elettrovalvole e il sensore pioggia alla centralina è molto semplice. I programmatori per irrigazione sono dotati di una morsettiera dedicata. Nel nostro impianto a 3 zone utilizzeremo i settori 1 e 2 e 3.

La lista della spesa: i componenti necessari per un impianto di irrigazione rettangolare da 200mq

Abbiamo tutte le informazioni per realizzare il nostro impianto di irrigazione automatico, quello che ci serve è la lista della spesa, ovvero l’elenco dei componenti necessari. Basterà cliccare su ognuno di essi, e aggiungerlo al carrello nella quantità necessaria.

Centralina per irrigazione

Ci servirà una centralina per irrigazione da interno o da esterno a seconda dell’installazione. Qui lasciamo libera scelta, ci sono tanti modelli, dai più economici ai modelli WiFi che si collegano alle centrali meteo:

• Centraline per irrigazione da interno
• Centraline per irrigazione da esterno

Se invece vogliamo spendere poco e avere un prodotto affidabile, possiamo acquistare la

• Hunter Eco Logic a 4 stazioni

Possiamo aggiungere il sensore pioggia, un comodo accessorio che ci permette di interrompere l’irrigazione quando piove

• Sensore pioggia Hunter Mini Click o Rain Bird RSD BEX

Irrigatori

Hunter e Rain Bird sono i marchi leader di settore, possiamo acquistare l’uno o l’altro secondo la preferenza, andando sul sicuro. Scegliamo gli alzo dieci, che a differenza degli alzo 5 hanno un pistone da 10 cm, in grado di irrigare bene anche se l’erba è un po’ alta.

• n. 8 Hunter PGJ
• oppure n. 8 Rain Bird 3500

Per collegare gli irrigatori ai raccordi a compressione, abbiamo bisogno di

• n. 8 nippli da 1/2″

Componenti impianto

• n. 1 bobina da 100mt di tubo per irrigazione diam 25 o meglio un più resistente tubo ad alta densità diam 25
• n. 6 raccordi a compressione gomito filettato femmina 25×1/2″
• n. 2 raccordi a compressione gomito con derivazione irrigatore 25×1/2″
• n. 3 raccordi a compressione a ti da 25
• n. 3 raccordi a compressione a gomito da 25
• n. 1 nastro di teflon, per il montaggio dei raccordi filettati

Componenti pozzetto

• n. 1 pozzetto rettangolare standard
• n. 1 collettore per elettrovalvole a 3 uscite
• n. 1 tappo collettore
• n. 3 elettrovalvole femmina da 1″, Hunter PGV oppure Rain Bird HV
• n. 3 nippli da 1″
• n. 4 raccordi a compressione maschio 25×1″
