Prato da 150mq rettangolare: Progetto impianto di irrigazione e lista della spesa

In questo articolo ci apprestiamo a realizzare l’impianto di irrigazione interrato per un prato da 150mq di forma rettangolare, di circa 18×8 mt. Una guida semplice e immediata per la realizzazione del tuo impianto, dalla scelta degli irrigatori, al posizionamento corretto, completa di schemi di montaggio e lista della spesa.

Irrigatori: quali scegliere e dove posizionarli

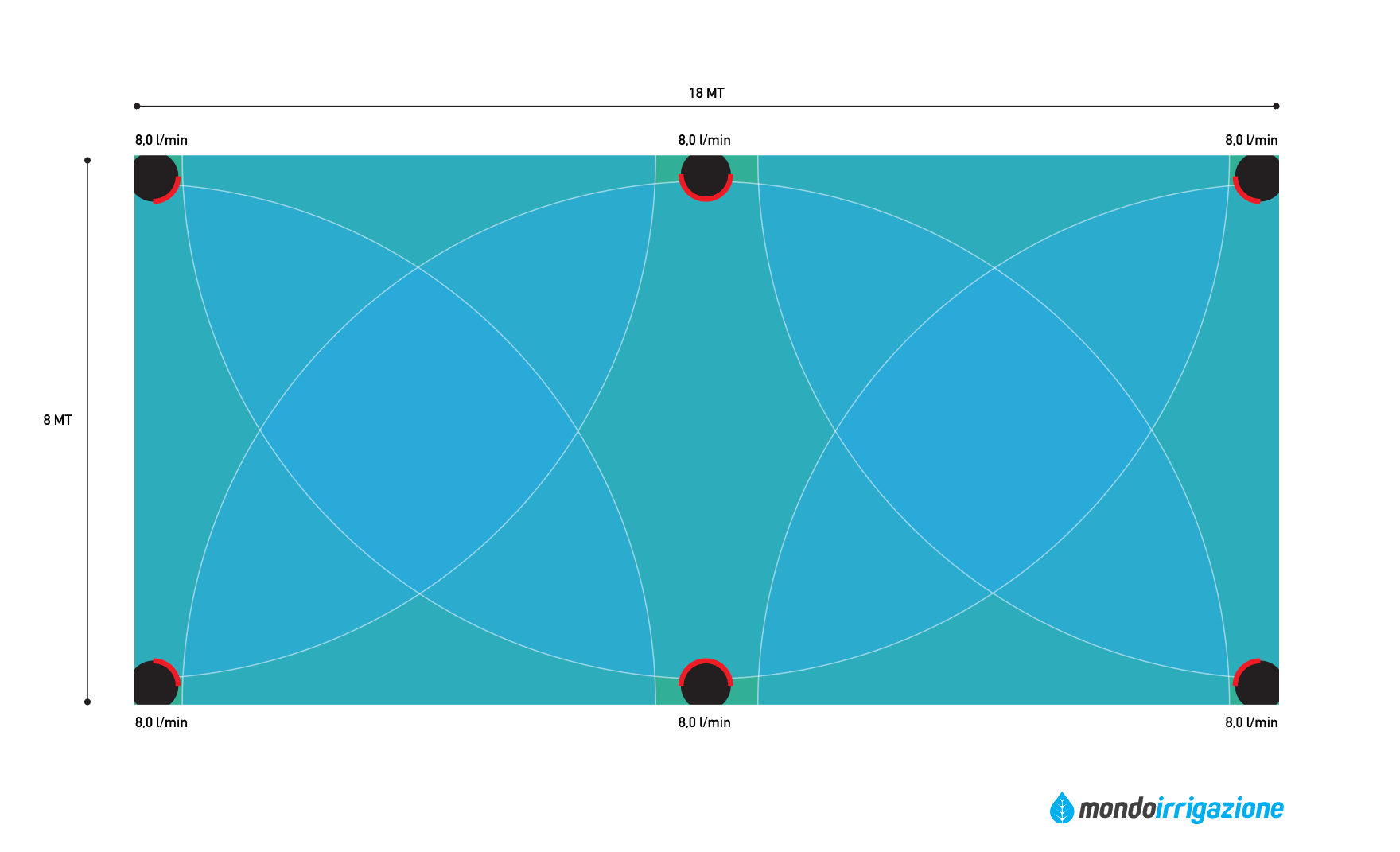

Il prato deve essere irrigato in maniera omogenea, in ogni punto. Per questo è necessario scegliere gli irrigatori più adatti e posizionarli correttamente. Due sono le regole più importanti: ogni angolo deve avere il suo irrigatore (altrimenti gli angoli sarebbero irrigati male, con getti che arrivano oltre o prima), i getti devono sovrapporsi (ogni irrigatore deve arrivare a bagnare il successivo). Ecco lo schema di posizionamento degli irrigatori per un prato rettangolare da 150mq: utilizzeremo 6 irrigatori dinamici, 4 sugli angoli, 2 a metà del lato lungo.

Abbiamo scelto gli irrigatori dinamici per alcune ragioni:

• Meno irrigatori
  Utilizzeremo solo 6 irrigatori, dato che i dinamici hanno un getto più lungo. Risparmieremo utilizzando meno irrigatori, raccordi, tubi, scavi, e tempo per realizzare l’impianto.
• Minor consumo
  Gli irrigatori dinamici consumano meno, avremo minor consumo idrico e potremo realizzare l’impianto suddividendolo in meno zone.

Per ogni irrigatore viene riportato nello schema il consumo (portata) che è di circa 8 l/min. Se prendiamo in considerazione un impianto domestico residenziale, con un valore di portata di circa 25 l/min, possiamo facilmente capire come questo non sia in grado di alimentare contemporaneamente tutti gli irrigatori, che hanno un consumo complessivo di circa 28 l/min.

E’ per questa ragione che l’impianto di irrigazione interrato è quasi sempre suddiviso in zone. Realizzeremo un impianto in due zone, ognuna di queste sarà gestita da un’elettrovalvola che aprendosi farà sollevare 3 irrigatori. Le elettrovalvole sono delle valvole la cui apertura e chiusura viene elettricamente da un altro componente fondamentale del nostro impianto, la centralina per irrigazione. Questa, oltre a gestire le varie zone, ci permette di automatizzare l’irrigazione, gestendo tempi, giorni, orari di partenza.

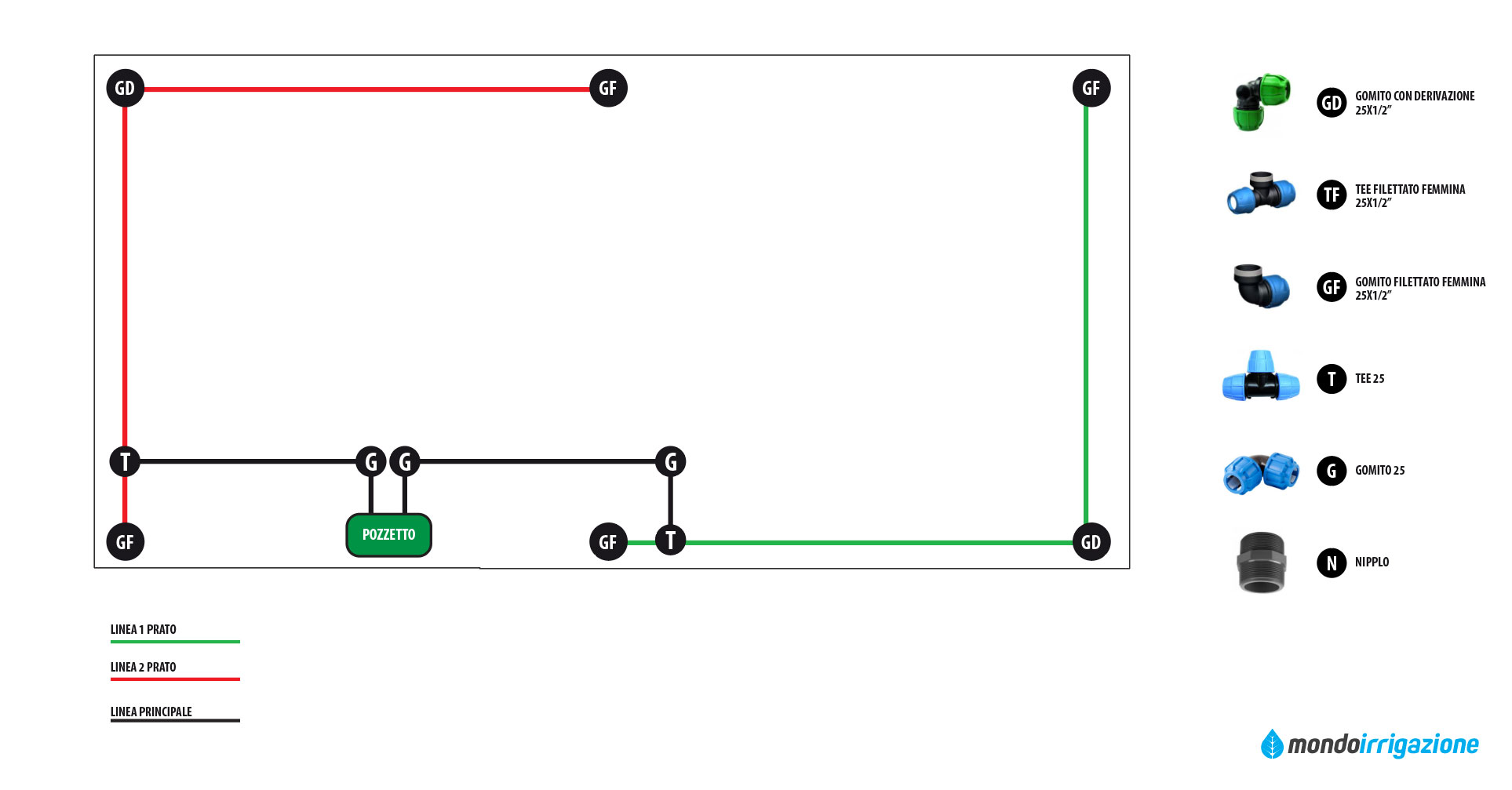

Schema dell’impianto di irrigazione rettangolare da 150mq

Nell’immagine in basso illustriamo lo schema del nostro impianto. Le due zone sono evidenziate da due colori differenti, il verde e il rosso. Al centro troviamo il pozzetto per elettrovalvole, è un componente del nostro impianto utilissimo. E’ dotato di un coperchio verde che si integra con il prato, si installa interrato a filo prato, al suo interno inseriamo le elettrovalvole di cui potremmo facilmente gestire la manutenzione semplicemente sollevando il coperchio.

La legenda a destra ci mostra i raccordi che utilizzeremo. Sono dei raccordi specifici per gli impianti di irrigazione e idraulici, e si chiamano raccordi a compressione. La ghiera, una volta avvitata, serra il tubo permettendoci di realizzare un impianto senza perdite in modo semplice e veloce.

Impiegheremo:

• Il gomito filettato femmina (GF) per collegare gli irrigatori alla fine del tubo
• Il gomito con derivazione (GD) per collegare gli irrigatori ad angolo
• Il t o tee (T) per creare una diramazione dell’impianto
• Il gomito (G) per creare un angolo a 90° dell’impianto evitando strozzature

Gli irrigatori dinamici che utilizzeremo hanno alla base una filettatura femmina da 1/2″, per collegarli ai raccordi a compressione, anch’essi femmina da 1/2″, utilizzeremo un nipplo da 1/2″, secondo questo schema esemplificativo.

Utilizziamo del tubo da 25mm, sconsigliamo di scendere sotto questo diametro per gli impianti interrati.

Schema di collegamento del pozzetto per elettrovalvole

Il pozzetto contiene le due elettrovalvole, il collettore per elettrovalvole, altro utile componente preassemblato, la tubazione in entrata e le tubazioni in uscita delle due zone.

Schema di collegamento della centralina con valvole e sensore pioggia

Collegare le elettrovalvole e il sensore pioggia alla centralina è molto semplice. I programmatori per irrigazione sono dotati di una morsettiera dedicata. Nel nostro impianto a 2 zone utilizzeremo i settori 1 e 2.

La lista della spesa: i componenti necessari

Abbiamo tutte le informazioni per realizzare il nostro impianto di irrigazione automatico, quello che ci serve è la lista della spesa, ovvero l’elenco dei componenti necessari. Basterà cliccare su ognuno di essi, e aggiungerlo al carrello nella quantità necessaria.

Centralina per irrigazione

Ci servirà una centralina per irrigazione da interno o da esterno a seconda dell’installazione. Qui lasciamo libera scelta, ci sono tanti modelli, dai più economici ai modelli WiFi che si collegano alle centrali meteo:

• Centraline per irrigazione da interno
• Centraline per irrigazione da esterno

Se invece vogliamo spendere poco e avere un prodotto affidabile, possiamo acquistare la

• Hunter Eco Logic a 4 stazioni

Possiamo aggiungere il sensore pioggia, un comodo accessorio che ci permette di interrompere l’irrigazione quando piove

• Sensore pioggia Hunter Mini Click o Rain Bird RSD BEX

Irrigatori

Hunter e Rain Bird sono i marchi leader di settore, possiamo acquistare l’uno o l’altro secondo la preferenza, andando sul sicuro. Scegliamo gli alzo dieci, che a differenza degli alzo 5 hanno un pistone da 10 cm, in grado di irrigare bene anche se l’erba è un po’ alta.

• n. 6 Hunter PGJ
• oppure n. 6 Rain Bird 3500

Per collegare gli irrigatori ai raccordi a compressione, abbiamo bisogno di

• n. 6 nippli da 1/2″

Componenti impianto

• n. 1 bobina da 100mt di tubo per irrigazione diam 25 o meglio un più resistente tubo ad alta densità diam 25
• n. 4 raccordi a compressione gomito filettato femmina 25×1/2″
• n. 2 raccordi a compressione gomito con derivazione irrigatore 25×1/2″
• n. 2 raccordi a compressione a ti da 25
• n. 3 raccordi a compressione a gomito da 25
• n. 1 nastro di teflon, per il montaggio dei raccordi filettati

Componenti pozzetto

• n. 1 pozzetto rettangolare standard
• n. 1 collettore per elettrovalvole a 2 uscite
• n. 1 tappo collettore
• n. 2 elettrovalvole femmina da 1″, Hunter PGV oppure Rain Bird HV
• n. 2 nippli da 1″
• n. 3 raccordi a compressione maschio 25×1″
